噓~一般人我不告訴他:其實我是個能軌上“起舞”的瘦子

發布時間:2017/09/19


D5500:都說趙飛燕能掌上起舞,其實我這個瘦子也能在軌上“起舞”哦~很多小伙伴還不知道我有這個技能吧,那我今天就著重介紹下~~~

軌上“起舞”——

HD5500系列安全柵實現PBUS導軌供電

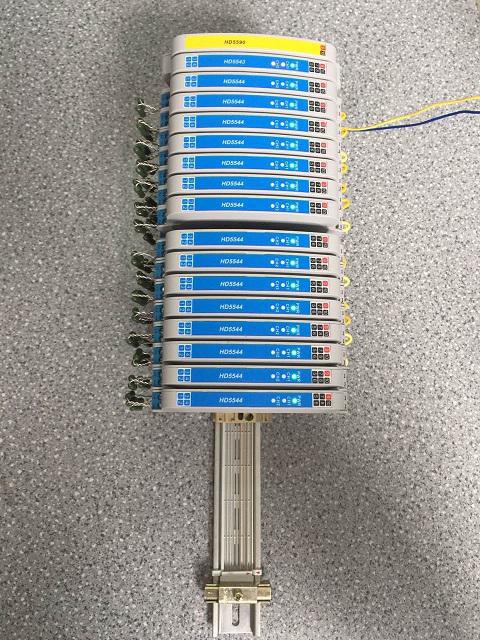

一、效果圖



二、供電導軌及組件

1、供電模塊HD5590。

2、具備導軌供電功能模塊,底部配備供電導軌端子。

3、供電導軌供電導軌PBUS-360mm,長360mm,可拼接,鍍金導軌,額定電流8A,額定電壓150V,耐壓1600V。

4、若未滿配,多余供電導軌用HD5500供電導軌防塵蓋(進行覆蓋,以防短路)。

5、每8個信號模塊添加1個DIN導軌終端固定塊 SAKEW 35。

6、每組頂部底板各添加1個導軌緊固件DIN-K2。

三、特點

1、可搭配標準DIN35導軌,通過HD5500 PBUS導軌和模塊連接器完成電源或信號的連接;

2、節省線材和安裝時間,插拔方便;

3、HD5500 PBUS總線具備防呆結構設計,完美避免組裝錯誤;

4、選配靈活,可根據用戶要求自定義導軌數量,自行擴充模塊個數;

5、試用于多種工業現場環境。


四、單組排布、尺寸

1、單組(滿配)為24塊信號模塊,每8個模塊配置DIN導軌終端固定塊 SAKEW 35;

2、單組頂部配備供電模塊HD5590,每組頂部底板各添加1個DIN導軌緊固件DIN-K2;

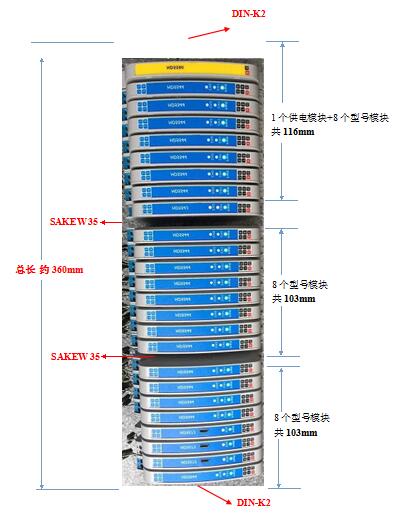

3、單組排布和尺寸按下圖所示。



五、單列排布1、單列最多放置4組,兩頭及每組之間以螺釘固定;

2、單列滿配放置信號模塊96只,單面放置192塊,單柜放置384塊;

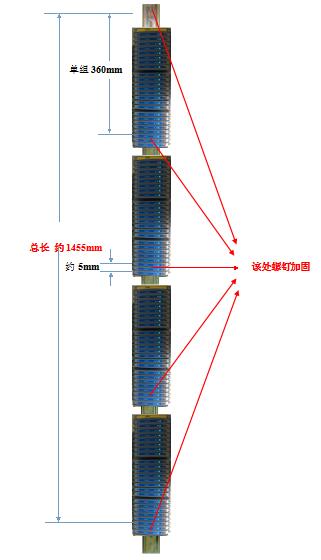

3、單列安裝及排布如下圖所示。
